西门子SIMATIC S7-300

西门子S7-300PLC CPU代理西门子S7-300PLC信号模块代理

服务范围: 全国
联系人: 王经理
在线咨询在线电话:0531-88983637

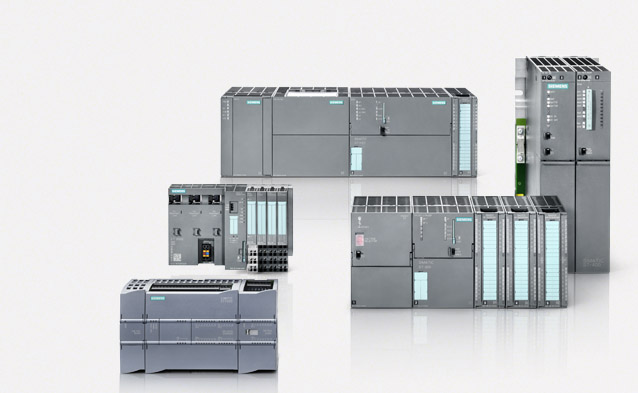

    西门子S7-300PLC CPU

    西门子S7-300PLC CPU

    应用范围

    · 在个实例中,SIMATIC S7-300 用于制造工艺中的创新性系统解决方案,特别是用于汽车工业,一般机械工程,特别是特殊机械制造和机器的连续生产 (OEM),以及塑料加工、包装行业、食品和饮料工业和加工工程

    · 作为一种多用的自动化系统,S7-300 是那些需要灵活的设计以实现集中和本地组态的应用的理想解决方案。

    · 对于由于环境条件限制需要特殊的坚固性的应用。

    特别是在后期加工工艺上,S7-300 可以用于以下行业:

    · 汽车工业

    · 通用机械工程

    · 特殊机器制造

    · 系列机械工程,OEM

    · 塑料加工

    · 包装行业

    · 食品和饮料工业

    · 加工工程

    · 快速计数/fairs,可以直接访问硬件计数器

    · 简单定位,直接控制 MICROMASTER 频率静态变频器

    · 带有集成功能块的 PID-Regulation点

    · 由于具有处理速度,CPU 可以实现非常短的机器循环时间。

    · S7-300 系列 CPU 可以为各种应用提供合适的解决方案,客户只需为特定任务实际需要的性能付款

    · S7-300 建立在模块式的组态上,无需 I/O 模块的插槽规则

    · 现有丰富的模块可用于集中组态和搭配 ET 200M 实现分布式组态。

    · 集成的 PROFINET 接口可以实现控制器的简单网络化,与其它运行管理等级方便的进行数据交换

    · 模块宽度窄,可以实现紧凑式的模块设计或者小型控制柜。

    · 能够把强大的 CPU 与工业以太网/PROFINET 接口、集成的工艺功能或故障防护设计集成在一起,从而避免附加投资。

    设计和功能

    桌面 CPU 创新设计S7-300 可以实现空间节省和模块式组态。除了模块,只需要一条 DIN 安装轨用于固定模块并把它们旋转到位。这样就实现了坚固而且具有 EMC 兼容性的设计。

    随用随建式的背板总线可以通过简单的插入附加的模块和总线连接器进行扩展。S7-300 系列丰富的产品既可以用于集中扩展,也可用于构建带有 ET 200M 的分布式结构;因此实现了经济效的备件控制。

    扩展选件

    如果自动化任务需要超过 8 个模块,S7-300 的控制器 (CC) 可以使用扩展装置 (EU) 扩展。架上多可以有 32 个模块,每个扩展装置上多 8 个。接口模块 (IM) 可以同时处理各个机架之间的通讯。如果工厂覆盖范围很宽,CC/EU 还可以相互间隔较长距离安装(长 10m)。

    在单层结构中,这可以实现 256 个 I/O 的大组态,在多层结构中多可以达到 1024 个 I/O。在带有 PROFIBUS DP 的分布式组态中,可以有 65536 个 I/O 连接(多 125 个站点,如通过 IM153 连接的 ET200M)。插槽可自由编址,因此无需插槽规则。

    S7-300 模块种类丰富,还可以用在分布式自动决方案中。与 S7-300 具有相同结构的 ET 200M I/O 系统通过接口模块不仅可以连接到 PROFIBUS 上还可以连接到 PROFINET 上。


    西门子S7-300PLC信号模块

    西门子S7-300PLC信号模块

    安装简便通过前端连接器连接传感器/执行器。可使用以下连接方式进行连接:

    · 螺钉型接线端子

    · 弹簧型接线端子

    · 快速连接(绝缘穿刺)更换模块后,只需将连接器插入相同类型的新模块中,并保留原来的布线。前端连接器的编码可避免发生错误。

    · 快速连接连接 SIMATIC TOP 更加简单、快速(不是紧凑 CPU 的板载 I/O)。可使用预先装配的带有单个电缆芯的前端连接器,和带有前端连接器模块、连接线缆和端子盒的完整插件模块化系统。

    · 组装密度模块中为数众多的通道使 S7-300 实现了节省空间的设计。可使用每个模块中有 8 至 64 个通道(数字量)或 2 至 8 个通道(模拟量)的模块。

    · 简单参数化使用 STEP 7 对这些模块进行组态和参数化,并且不需要进行不便的转换设置。数据进行集中存储,如果更换了模块,数据会自动传输到新的模块,避免发生任何设置错误。使用新模块时,无需进行软件升级。可根据需要复制组态信息,例如用于标准机器。返回页首

    设计和功能

    许多不同的数字量和模拟量模块根据每一项任务的要求,准确提供输入/输出。数字量和模拟量模块在通道数量、电压和电流范围、电气隔离、诊断和警报功能等方面都存在着差别。在这里提到的所有模块范围中,SIPLUS 组件可用于扩展的温度范围 -25… 60°C 和有害的空气/冷凝。

    诊断、中断

    许多模块还会监控信号采集(诊断)和从过程(过程中断)中传回的信号。这样便可对过程中出现的错误(例如断线或短路)以及任何过程事件(例如数字输入时的上升边或下降边)立刻做出反应。使用 STEP 7,即可轻松对控制器的响应进行编程。

    专用模块

    用于测试和仿真时,模拟量模块可插入到 S7-300。该模块通过 LED 转换和指示输出信号,实现对编码器信号的模拟。

    该模块可插入到任何地方(不必遵守插槽规则)。该虚拟模块为未组态的信号模块预留了一个插槽。稍后安装该模块时,整个组态的机械配置和地址分配均不会更改。

    S7-300

    • 适用于中低端性能要求的模块化小型 PLC 系统

    • 各种性能的模块可以非常好地满足和适应自动化控制任务

    • 简单实用的分布式结构和多接口网络能力,应用十分灵活

    • 方便用户操作和无风扇的简易设计

    • 当控制任务增加时,可自由扩展

    • 大量的集成功能,功能非常强大

    S7-300F

    • 故障型自动化系统,可满足工厂日益增加的需求

    • 基于 S7-300

    • 可连接配有型模块的附加 ET 200S 和 ET 200M 分布式

    I/O 站

    • 通过采用 PROFIsafe profile 的或 PROFINET 进行通信

    • 此外,标准模块还可用于系统中

    SIPLUS S7-300

    • 在严酷环境条件下使用的控制器

    • 扩展温度范围为 -40/-25 °C 至 +60/70 °C

    • 适用于介质暴露场合( 有害气体环境)

    • 可在结露以及机械压力增加的工况条件下使用

    • 采用久经验证的 S7-300 PLC 技术

    • 便于处理、编程、维护和维修

    • 适用于汽车工程、环境工程、采矿、化工、物料处理、食品工业等

    • 可以替换昂贵的定制解决方案
    西门子S7-300PLC功能模块

    西门子S7-300PLC功能模块
    西门子S7-300PLC功能模块C代理,300PLC代理,西门子S7-300PLC功能模块多面板模块系列西门子S7-300PLC功能模块可以进行模块定制来满足多变的任务。西门子S7-300PLC代理,300PLC代理,S7-300PLC,西门子代理功能模块是智能性的,可以独立执行技术任务,如计数、测量、凸轮控制、PID 控制和传动控制。 因此它们可以减轻 CPU 的负荷。它们可以使用在需要等级的精度和动态响应的应用中。西门子S7-300PL功能模块C代理,300PLC代理,S7-300PLC,西门子代理

    范围

    · 木材、玻璃、石料和金属加工

    ·  包装机械

    ·  印刷

    ·  般机器制造

    · 机床

    · 纺织机

    · 橡胶和塑料行业

    · 工厂

    效益

    · 等级的精度和动态响应

    · 带有丰富功能的专用和通用模块

    · 不涉及 CPU,因为功能保存在每个模块的固件里

    · 快速的响应时间(确定性的动态响应)

    · 使用组态工具进行工程组态,集成到 STEP 7 中

    设计和功能

    功能模块是能够执行技术任务并因此降低 CPU 负荷的智能模块。可以提供基于 STEP 7 和 STEP 7-Micro/WIN 的组态工具,用于设置参数。通过具有用户友好性的屏幕进行参数化和试运行。S7-300 功能模块还可以用在

    ET 200M I/O 系统的分布式组态中——以及基于 PC、带有 WinAC 的自动化中。

    技术数据

    模块功能通道/轴FM 350-1模块功能通道/轴计算、测量、定位、位置检测(增量)FM 350-2计算、测量、定位81)FM 352凸轮控制1FM 352-2速二进制逻辑运算1FM 355CPID 控制(连续)4FM 355SPID 控制(分步/冲)FM 355-2C温度控制(连续)FM 355-2S温度控制(分步/脉冲)FM 351定位(快速进给/间歇给料)

    西门子S7-300PLC通信模块

    西门子S7-300PLC通信模块

    西门子S7-300PLC通信代理,西门子通信代理,西门子300PLC代理,通过处理器(CP)进行点到点连接是种大而低成本的中线系统替代方案。相对于总线系统,西门子S7-300PLC通信代理,西门子通信代理,西门子300PLC代理,点到点链接的点在只有较少 (RS485) 设备需要连接到 SIMATIC S7 上时非常明显。,CP 可以方便的把第三方系统连接到 SIMATIC S7 上。由于 CP 具有性,可以实现多种不同的物理传输介质、传输速率,甚至可以自定义传输协议。西门子S7-300PLC通信代理,西门子通信代理,西门子300PLC代理对于每个 CP,我们用 CD 光盘提供了组态软件包和电子手册,以及用于实现 CPU 和 CP 之间通讯的参数化屏幕形式和标准的功能块。组态的数据会存储到 CPU 的系统块中,并备份。因此更换模块时新模块可以立即投入使用。S7-300 的接口模块现有三种版本,每个都带有用于不同物理传输介质的接口。

    点到点连接

    通过处理器(CP)进行点到点连接是种强大而低成本的中线系统替代方案。相对于总线系统,点到点链接的点在只有较少 (RS485) 设备需要连接到 SIMATIC S7 上时非常明显。CP 可以方便的把第三方系统连接到 SIMATIC S7 上。由于 CP 具有的性,可以实现多种不同的物理传输介质、传输速率,甚至可以自定义传输协议。对于每个 CP,我们用 CD 光盘提供了组态软件包和电子手册,以及用于实现 CPU 和 CP 之间通讯的参数化屏幕形式和标准的功能块。组态的数据会存储到 CPU 的系统块中,并备份。因此更换模块时新模块可以立即投入使用。S7-300 的接口模块现有三种版本,每个都带有用于不同物理传输介质的接口。

    应用

    通讯模块使 SIMATIC S7-300 可以连接到如:

    · SIMATIC S7 和 SIMATIC S5 可编程控制器,以及许多其它制造商提供的系统

    · PC、可编程装置、HMI 装置

    · 现场设备

    · 打印机

    · 机器人控制

    · 调制解调器

    · 扫描仪、条码读取器等

    效益

    •由于可以使用 STEP 7 方便的进行组态,因此缩短了启动时间

    •通过 LED 指示缩短了发生故障时的停机和维修时间

    设计和功能

    CP 具有加固的塑料外壳,带有 LED 指示灯用于显示工作和故障状态。它们显示出了 SIMATIC S7-300 设计的全部势,如 .

    •设计紧凑

    •便于安装

    •用户友好型接线等。
