西门子PLC--S7-1500硬件组态、上传、下载

2021-09-22

 一、硬件接线：检查硬件设备数目、进行硬件接线，具体硬件接线如图1.1所示。接线完成后检查接线是否正确，检查确认无误后将PLC上电，保证 PLC 的正常安全运行。输出电压24V DC的PM电源模块给S7-1500 CPU 模块供电，然后CPU内部将24V DC转化为5V DC，CPU通过背板总线为I/O模块供电。若选为PS电源，PS电源输出5V DC为CPU供电，然后CPU和PS电源共同通过背板总线为I/O模块供电。

PL

图1.1 硬件接线

二、安装TIA Portal软件，因为之前有用过这个软件，所以在实验课之前该软件已经自己安装完成。（安装之间需要检查计算机硬件是否具备安装TIA Portal软件的基本要求，检查Windows系统与TIA Portal软件版本是否兼容（自动化和驱动技术的兼容性工具：http://support.automation.siemens.com/CN/view/zh/64847781）；确认无误后进行安装，安装过程比较繁琐，每个安装文件运行前都需要去删除注册表（注册表删除见附录1）安装时间比较长，需要小心谨慎并且有耐心）

硬件组态首先可通过在线访问扫描PLC信息，获取PLC信息如图1.2所示：

图1.2在线访问

点击在线诊断，选择PG/PC接口进行硬件检测，搜索 PLC信息实现在线访问，如图1.3所示。

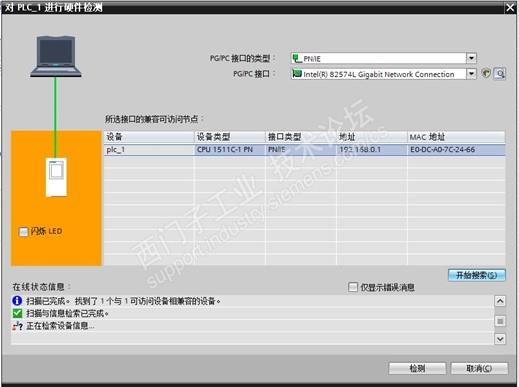

图1.3硬件检测

可以通过在线访问分配IP地址、设置PLC内部时钟，可以选择时区，也可以从PC/PG获取，如图1.4、1.5所示：

图1.4 分配IP地址

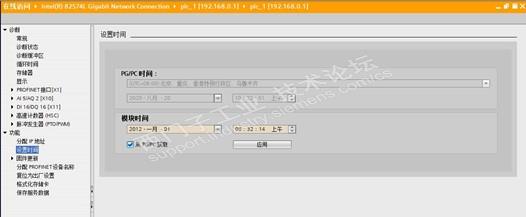

图1.5 设置PLC内部时间

在现场环境的同一局域网内可能会有多台PLC，为了区分我们可以为PLC分配不同的名称。TIA Portal软件支持在线分配设备名称，大大加快了工作效率，具体分配名称操作如图1.6所示。

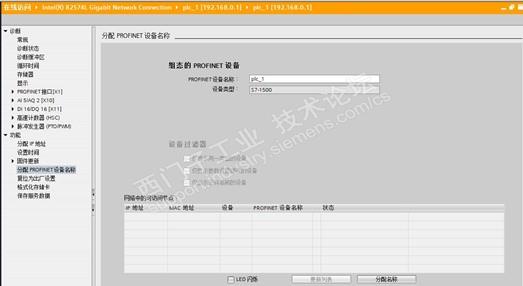

图1.6 分配设备名称

三、恢复出厂有两种方式，硬件恢复出厂和软件恢复出厂。

硬件恢复出厂具体操作如图1.7所示：

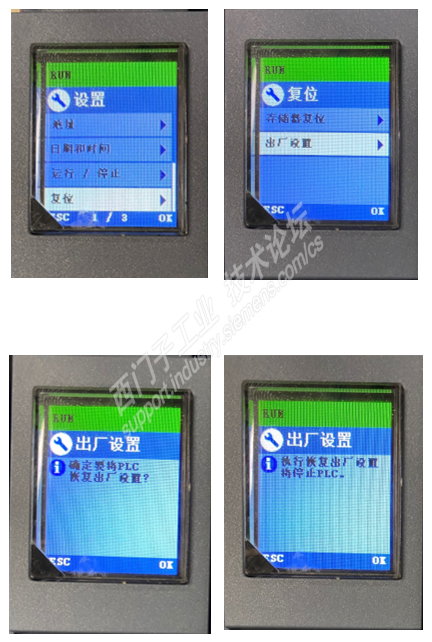

图1.7 硬件恢复出厂

通过TIA Portal 软件恢复出厂具体操作如图1.8所示：

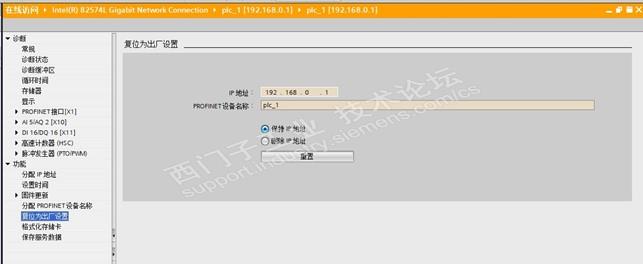

图1.8软件复位出厂设置

图1.8软件复位出厂设置

四、格式化存储卡有三种方式：

（1）   ***简单的是通过电脑读卡器删除存储卡内容，切记不要格式化！！！

（2）   通过PLC中的设置选择格式化存储卡，如图1.9所示：

图1.9 PLC格式化存储卡

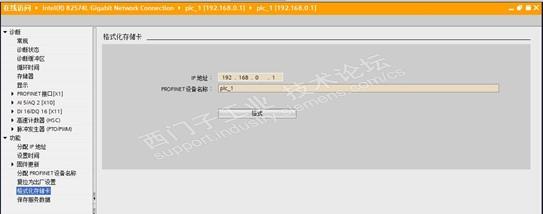

（1）   软件格式化存储卡如图1.10所示：

图1.10 软件格式化存储卡

在组态前首先需要设置电脑IP，保证PLC和电脑在同一网段内，然后组态设备，我们可以通过***原始的方法手动组态，当然S7-1500还支持从本地模块获取，选择非指定的CPU 1500 ，然后获取如图1.11、1.12所示，点击“获取”并选择PG/PC接口类型，***后会直接将PLC的具体硬件信息读取出来，如图1.13所示。

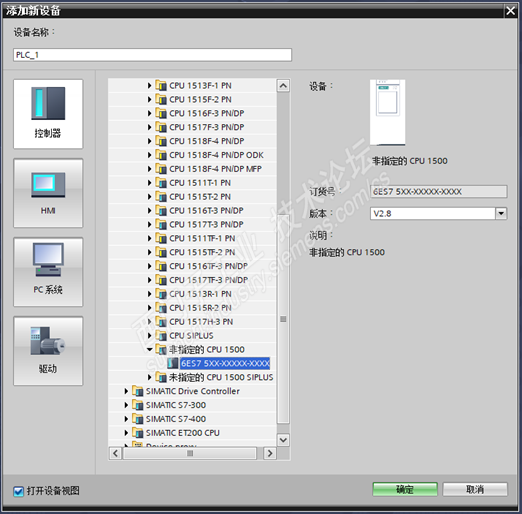

图1.11选择非指定的CPU 1500

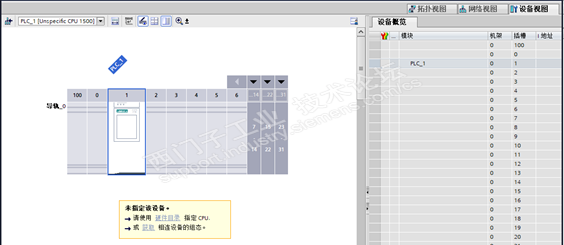

图1.12点击“获取”

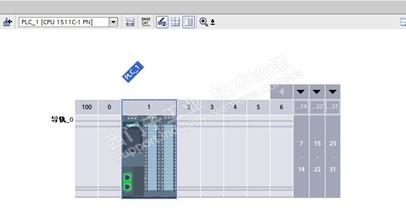

图1.13获取后的硬件信息

获取的硬件设备信息(除IP外）均为默认的工厂值，如果有特殊需要，需要自行修改。
